■概述

本產品執行中華人民共和國專業標準JB/T9242-1999容積式流量計通用技術條件。

LC-WB型 微型橢圓齒輪流量計，廣泛用于各種油品及對銅、鐵、鋁材質沒有腐蝕性的液體介質的計量。

■技術參數及選型

1、主要構件材料及公稱壓力

2、 準確度等級0.5級（一般在-10℃~+60℃）

3、 使用介質溫度： -20℃~+60℃

4、 現場防爆等級：ExiaⅡCT5,dⅡBT4

5、LC-W系列橢圓齒輪流量計外形圖如下：

 LC-W系列微型流量計外形

6、 流量范圍如下：（粘度在2～8mPa·S）

注：1、當被測液體溫度高于60℃小于80℃時，流量計的最大流量為流量計原最大流量的90%，最小流量應是原流量計最小流量的120%。

2、當被測液體粘度大于50mPa·S小于200mPa·S時，流量計的最大流量為流量計原最大流量的50%，最小流量應是原流量計最小流量的75%。

7、外形尺寸（只限直讀形\法蘭連接，法蘭是DN15）

DH6400E流量計電子顯示器說明書

一、概述

DH6400E流量計電子顯示器是一款采用電池供電的智能型超低功耗儀表，中央處理器采用MSP430F147芯片，流量計系數通過設置可實現分段補償，從而可以大大提高流量計的量程比。

二、特點

1、采用MSP430F147芯片，液晶顯示，超低功耗。

2、采用鐵電數據存儲器，具有高專業數據掉電保護功能（存儲速度快，無數次上電沖擊數據不丟失）。

3、內置時鐘芯片，顯示時間、日期。

4、高精度D / A轉換芯片，保持4-20mA電流穩定輸出。

5、內置設置按鍵和復位按鍵，外部設有操作使用按鍵，完成全功能操作。

6、脈沖輸出功能。

7、外部環境溫度低于零下五攝氏度時，可自動加溫，保持顯示屏正常工作。

8、RS232和RS485通訊接口，可與計算機和其他智能儀表聯機工作。

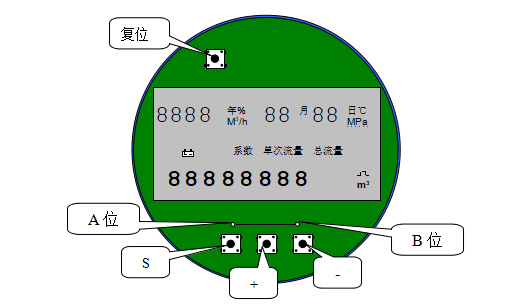

三、儀表示意圖

此A、B位是磁力感應點，用磁鋼在A位或B位上方劃過，切換顯示儀表內容（如時間、本次流量、總流量）。

四、操作說明

1、儀表參數代碼說明

  P00—P04：流量計五個脈沖當量。

  P05：流量計最大流量（4-20mA輸出用，單位：m3/h）。

  P06：瞬時量回零時間，大于此時間內沒有流量信號瞬時量回零（單位：秒）。

      P07：4-20mA調零（一般為23，可調）。

  P08：4-20mA調滿（一般為3950，可調）。

  P09：瞬時量單位選擇（設置為0時為 m3 /h, 設置為1時為升/分鐘）。

  P10：瞬時量計算周期（單位：秒）。

  P11—P14：流量計分段值，單位：m3 /h。（當P09=0時，用此單位）

  P15—P18：流量計分段值，單位：升/分鐘。（當P09=1時，用此單位）

  P19：脈沖輸出寬度。（輸出脈沖高電平寬度，單位ms）

  P20：脈沖輸出模式。（1為實時脈沖輸出，0為調制脈沖輸出）

  P21：調制脈沖輸出時的脈沖當量值。

  P22： 分段當量的開關。（為0時，不分段，系數為P00，為1時，分段系數為P00-P04）

  P23：通訊地址。（1~16）

  P24：通訊波特率。（設0為2400，設1為4800，設2為9600）

  P25：顯示內容參數，設置為0時 按S鍵循環顯示單次流量和時間；設置為1時按鍵循環顯示總累計和時間；設置為2時按鍵循環顯示單次流量、總流量和時間。

２、按鍵操作

⑴、儀表內部共有4個按鍵，上方為復位鍵，下方從左至右依次為鍵、鍵、鍵。

⑵、外部有個感應鍵。

⑶、復位鍵一般在儀表裝配，插入顯示板時，按復位鍵，顯示屏開始顯示工作

⑷、在工作狀態下，按鍵和外部感應鍵鍵，功能相同

⑸、在工作狀態下，在外部A、B位用磁鋼劃過，儀表會切換顯示日流量，總流量，時間。

3、時間的設定

⑴、同時按住和鍵，松開，儀表進入時間設定狀態，屏幕年份閃動。

⑵、按或鍵，調整需要設定的年份。

⑶、按鍵，月份閃動，按或調整月份。

⑷、同理調整日期、時間。

⑸、時間調整完畢后，同時按住和，松開后儀表退出時間設定。

4、系數的設定

⑴、工作或待機狀態下：連續兩次同時按和鍵，P00會閃動，儀表進入系數設定狀態。

      在時間設定狀態下：同時按和鍵一次，儀表進入系數設定

⑵、參數代碼PXX閃動時，按或鍵，可以找到相應的代碼，下方顯示的為該代碼的參數值。

⑶如要修改參數值，按鍵移動到需要修改的位置，按或鍵增加或減少數值。

  例：修改P00=000.12345，步驟如下：

Ⅰ、按和鍵兩次，進入系數設定狀態。

Ⅱ、按鍵，數值第一位閃動，按或鍵，調為0。

Ⅲ、再按鍵，將第二位調為0。

Ⅳ、依此類推，將P00值調整為000.12345，再同時按和鍵，屏幕出現一排橫杠，松開后，立刻再同時按和鍵，屏幕出現ＥＮＤ，退出，設置完畢。

5、4-20mA調零、調滿

儀表按照接線圖接線，同時接上電流表，通上外接開關電源（12V、24V均可）。

⑴、調零：在參數設置中進入P07頁面，按鍵移動到參數值，按或，當P07參數值變化時，電流表的值也隨著變化，P07的值越小，電流越小，當電流表為4mA時，按鍵，移位到P07閃動，按鍵，顯示P08參數，調零完畢，進入調滿。

⑵、調滿：參數調至P08，方法與調零相同，通過調整參數，使電流表為20mA調整結束后，同理，退出。

6、流量分段的方法

流量計在不同流量時，流量系數是有差距的，尤其在最小流量時差距較大，從而影響它的量程比，而電子表頭可采用流量分段方式對比進行有效克服，說明如下：

⑴、當瞬時量采用m3 /h單位時（即P09=0時）實際瞬時流量≤P11時，使用P00為脈沖當量

          當P11＜實際瞬時流量≤P12時，使用P01為脈沖當量

          當P12＜實際瞬時流量≤P13時，使用P02為脈沖當量

          當P13＜實際瞬時流量≤P14時，使用P03為脈沖當量

          當實際瞬時流量＞P14時，使用P04脈沖當量

⑵、當瞬時量采用升/分鐘單位時（即P09=1時）實際瞬時流量≤P15時，使用P00脈沖當量，實際瞬時流量≥P18時，使用P04脈沖當量

⑶、如果不使用流量分段功能，只用一個脈沖當量，只需把P22設為0。此時儀表無論在什么流量下都使用P00做為脈沖當量。

7、儀表調試方法

⑴、在調試儀表時，首先把P22設為0（即流量不分段）。

⑵、讓流量計在中流量運行，調整P00脈沖當量，使流量計數和計量灌數相符。

⑶、選擇瞬時量單位，即P09為1還是0。

⑷、把P10設為1.

⑸、設置P06為最小流量的三分之一左右，當瞬時量小于P06時，瞬時量會顯示為0.

⑹、如果不分流量段補償，儀表調試即告結束。如分段補償則繼續第⑺步。

⑺、依據儀表上顯示的瞬時量把流量調到最小，通過計量罐算出當量并記錄下來，把流量調整到不同的流量段，分別計算出相應的當量。

⑻、在整個流量量程內盡量多取幾個流量點，分析這些不同流量點的當量值，根據P09是0還是1來設定P11-P14或P15-P18，再把不同的當量結合置入P00-P04.

⑼、最后不同流量點來回切換，看儀表精度是否滿足要求，如要4-20mA輸出功能，核實電流值是否正確，完畢。

五、日流量、總流量清零

1、日流量清零

按住鍵不松，約5秒后屏幕日流量顯示為0，松開后日流量清零完成。

２、總流量清零

按住鍵不松，約10秒后屏幕總流量顯示為0，松開后總流量清零完成。

注：Ⅰ、日流量單位為升，總流量單位為m3 。

Ⅱ、日流量和總流量清零后會顯示4位小數。

   Ⅲ、當屏幕顯示數值計滿時，小數點自動后移。

   Ⅳ、當無小數計滿時，（即9999999），自動清零。

六、參數

1、輸入：電壓脈沖。

2、傳感器：a、韋根傳感器（高頻）b、霍爾傳感器（低頻）。

3、顯示：采用筆段液晶。

4、輸出：a、電壓脈沖   b、4-20mＡ

5、通訊接口：ａ、RS232 ｂ、RS485

6、通訊協議：Modbus

7、供電：DC3.6V，電池供電二年，電池電量不足時電池圖標會閃動   提示用戶更換電池。

8、脈沖輸出、4-20mA輸出、通訊、自動加溫需外供電。外供電為DC24V。

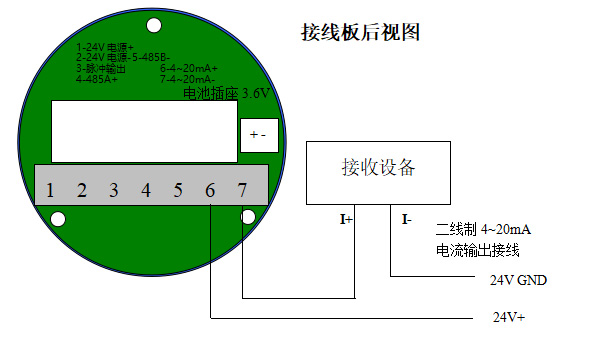

七、接線

端子1接DC24V電源+

端子2接DC24V GND（二線制4~20mA電流輸出時不接）

端子3為電壓脈沖信號輸出

端子4為通訊485A

端子5為通訊485B

端子6為二線制4~20mA電流輸出+

端子7為二線制4~20mA電流輸出-
